Seri Wawasan Bridge, Skråkabelbro i Putrajaya, Malaysia

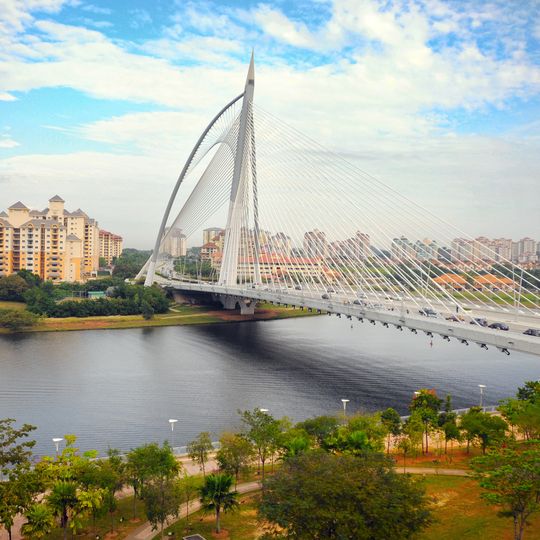

Seri Wawasan-broen er en skråkabelbro med kassebjelke i Putrajaya, med en 96 meter høy pylon formet som en omvendt Y som heller 75 grader fremover. Hovedspennet på 165 meter bæres av 30 par hvite kabelstag som spres fra pylonen til brudekkets kanter, mens 21 par bakre stag og stålstag forankrer pylonen bak. Dekket har to kjørebaner med tre felt hver, en 4 meter bred midtrabatt og en 5,1 meter bred gang- og sykkelvei, med en samlet bredde på 37,2 meter.

Seri Wawasan-broen, også kalt bro nr. 9, ble bygget som en del av Putrajaya, det malaysiske føderale territoriet og administrasjonssenteret som ble opprettet i 2001. Den krysser Putrajaya-innsjøen, en kunstig innsjø laget for naturlig kjøling, og forbinder distrikt 2 på kjerneøya, der de viktigste regjeringsbyggene ligger, med boligområdene i distrikt 8 og 9. Kildene som er brukt oppgir ingen åpningsdato.

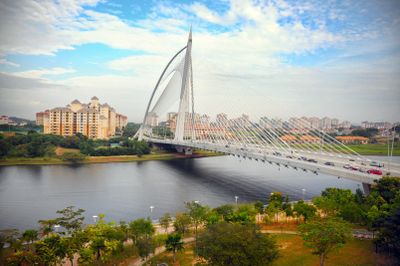

Den framoverlente pylonen i omvendt Y gir broen silhuetten av et seilskip, om natten fremhevet av skiftende fargelys. Den kalles også Bro nr. 9 og krysser Putrajayasjøen, en kunstig innsjø som kjøler byen, og forbinder distrikt 2 på kjerneøya med distriktene 8 og 9.

Brudekket har to kjørebaner med tre felt hver på 18,6 m, en 4 m midtrabatt og en 5,1 m gang- og sykkelvei, som gir 37,2 m total bredde midt på spennet. Den skråstilte pylonen og bakstagene er forankret i borede peler utenfor kjørebanen i Precinct 8. Kryss til fots eller med sykkel på den delte veien ved siden av kjørefeltene.

Bakkablene krysser hverandre: kabelen som er forankret høyest på pylonen møter det forankringspunktet på dekket som ligger nærmest pylonen, og omvendt, noe som gir et kryssmønster sett fra siden. Den skrå pylonen og bakkablene er forankret i borede peler utenfor kjørebanen i precinct 8.
